Литье по выплавляемым моделям (ЛВМ) — технология получения металлических отливок высокой точности, которая применяется при производстве деталей сложной формы для авиации, энергетики, машиностроения и других отраслей промышленности.
Метод востребован в тех случаях, когда к изделию предъявляются строгие требования по геометрии, качеству поверхности и эксплуатационным характеристикам. ЛВМ позволяет получать детали с тонкими стенками, сложными внутренними каналами и минимальными припусками на механическую обработку.
Особенность технологии заключается в использовании одноразовой модели будущего изделия. Именно она определяет геометрию внутренней полости формы, в которую после удаления модели заливается металлический расплав.
Традиционно такие модели изготавливаются из восковых или воско-полимерных материалов с применением специальной оснастки. Однако развитие аддитивного производства изменило подход к подготовке изделий: сегодня предприятия могут создавать удаляемые модели непосредственно по цифровой 3D-модели детали.
Использование промышленных 3D-принтеров для изготовления моделей из специальных полимерных материалов, включая ПММА (полиметилметакрилат), позволяет сократить сроки подготовки производства, быстрее запускать новые изделия и снизить зависимость от изготовления дорогостоящей модельной оснастки.
Что такое литье по выплавляемым моделям
Литье по выплавляемым моделям представляет собой технологический процесс изготовления металлической детали путем заливки расплава в керамическую форму, созданную по одноразовой модели.
Производственный цикл начинается с подготовки модели будущего изделия. После ее изготовления формируется многослойная керамическая оболочка. Затем модель удаляется, а внутри оболочки остается полость, полностью соответствующая конструкции детали.
На следующем этапе выполняется заливка металла. После охлаждения оболочка удаляется, а полученная отливка проходит очистку, контроль качества и при необходимости дополнительную обработку.
В отличие от многих традиционных методов литья, ЛВМ не требует использования разъемной формы. Это позволяет производить детали со сложной геометрией, включая:
- тонкие элементы конструкции;
- внутренние каналы;
- сложные переходы;
- участки с ограниченным доступом для механической обработки.
Технология широко применяется при изготовлении ответственных компонентов, где важны точность размеров и стабильность характеристик. К таким изделиям относятся детали авиационных двигателей, элементы газотурбинных установок, компоненты насосного оборудования и другие промышленные изделия.
Основные этапы технологии ЛВМ
Процесс получения детали методом литья по выплавляемым моделям включает несколько последовательных этапов. Каждый из них влияет на качество будущей отливки — от точности модели до состояния готовой металлической детали.
· Подготовка цифровой модели детали
Основой производственного процесса является трехмерная CAD-модель изделия.
На этапе проектирования специалисты учитывают конструктивные особенности детали, требования к точности, характеристики используемого сплава и особенности дальнейшего литейного процесса.
В классическом производстве цифровая модель используется для разработки оснастки. При применении аддитивных технологий она может напрямую использоваться для изготовления удаляемой модели.
Это сокращает количество промежуточных операций и позволяет быстрее переходить от конструкторской разработки к изготовлению первого образца.
· Изготовление удаляемой модели
В традиционной технологии ЛВМ модель получают с помощью пресс-формы, в которую подается восковой или воско-полимерный состав. Такой метод эффективен при серийном выпуске изделий, когда требуется большое количество одинаковых моделей.
Однако при разработке новых деталей, проведении испытаний и производстве небольших партий изготовление пресс-формы становится отдельным длительным этапом, который увеличивает сроки запуска продукции.
Аддитивное производство позволяет решить эту задачу. Промышленные 3D-принтеры создают удаляемые модели непосредственно по цифровой документации без предварительного изготовления традиционной оснастки.
Для таких задач применяются специальные полимерные материалы, включая ПММА. Они позволяют получить модель с необходимой точностью воспроизведения геометрии и обеспечить ее последующее удаление при подготовке керамической формы.
Использование цифрового производства особенно эффективно при:
- создании опытных образцов;
- выпуске единичных изделий;
- производстве малых серий;
- разработке деталей со сложной конструкцией.
· Формирование модельного блока
После изготовления отдельных моделей выполняется сборка модельного блока. На этом этапе к модели добавляется литниковая система, которая обеспечивает подачу расплавленного металла во все участки будущей формы.
Проектирование литниковой системы является важной частью подготовки производства. От ее конструкции зависят качество заполнения формы, равномерность охлаждения металла и вероятность возникновения дефектов в готовой отливке.
При разработке учитываются характеристики используемого сплава, расположение тонких элементов детали, направление движения металла и особенности последующей обработки.
При использовании аддитивного производства специалисты получают больше возможностей для оперативного изменения конструкции модели и литниковой системы. Это особенно актуально при создании новых изделий, когда параметры детали могут корректироваться по результатам испытаний.
· Создание керамической оболочки
После подготовки модельного блока выполняется формирование керамической оболочки.
Модель последовательно покрывается огнеупорным составом. Каждый нанесенный слой проходит сушку, после чего создается прочная многослойная форма, способная выдерживать высокие температуры при заливке металла.
К качеству керамической оболочки предъявляются высокие требования. Она должна точно сохранять геометрию модели и обеспечивать получение отливки с заданными характеристиками.
От состояния формы зависят:
- точность размеров готовой детали;
- качество поверхности;
- отсутствие внешних дефектов;
- стабильность процесса литья.
После завершения формирования оболочки выполняется удаление модельного материала. Для этого применяются различные методы, включая удаление полимерной модели при нагреве.
При использовании моделей из ПММА важным преимуществом является возможность их эффективного удаления после создания оболочки. Материал разрушается при термическом воздействии, что позволяет освободить внутреннюю полость формы без нарушения ее целостности.
· Получение металлической отливки
После удаления модели керамическая форма подготавливается к заливке металла.
Перед началом процесса контролируется состояние оболочки, удаляются остатки модельного материала и проверяется готовность формы к дальнейшей работе.
Затем в форму подается расплавленный металл. После охлаждения керамическая оболочка удаляется, а полученная отливка проходит очистку, контроль размеров и проверку качества.
В зависимости от назначения изделия могут выполняться дополнительные операции:
- удаление элементов литниковой системы;
- механическая обработка отдельных участков;
- контроль геометрии;
- проверка свойств материала.
В результате ЛВМ позволяет получать металлические детали, максимально приближенные к проектной цифровой модели. Это особенно важно при производстве сложных компонентов, где требуется минимизировать объем последующей обработки.
Аддитивные технологии в производстве моделей для ЛВМ
Развитие промышленной 3D-печати сделало возможным переход от традиционного изготовления моделей к цифровому производственному процессу.
При классическом подходе между разработкой детали и получением модели находится этап изготовления пресс-формы. Для серийного производства такой метод остается эффективным, но при выпуске опытных образцов и небольших партий он может существенно увеличивать сроки и затраты.
Аддитивное производство позволяет создавать удаляемые модели непосредственно по цифровой 3D-модели детали.
В ЛВМ используются специальные полимерные материалы, включая ПММА. Они позволяют получать модели со сложной геометрией и необходимой точностью, при этом обеспечивая возможность последующего удаления материала при подготовке формы.
Применение 3D-печати моделей особенно востребовано при:
- разработке новых изделий;
- проведении опытно-конструкторских работ;
- производстве единичных деталей;
- выпуске небольших серий;
- необходимости быстрого изменения конструкции.
Почему ПММА применяется для изготовления моделей в ЛВМ
Полиметилметакрилат (ПММА) используется как один из материалов для изготовления удаляемых моделей в аддитивном производстве.
К модели для ЛВМ предъявляются особые требования. Она должна точно передавать геометрию будущего изделия, сохранять стабильность размеров и удаляться после формирования керамической оболочки.
ПММА позволяет решить эти задачи благодаря следующим характеристикам:
- высокой точности воспроизведения формы;
- стабильности размеров готовой модели;
- возможности изготовления сложной геометрии;
- эффективному удалению при подготовке формы к заливке.
Использование ПММА-моделей особенно эффективно в тех случаях, когда изготовление традиционной оснастки требует значительных временных и финансовых затрат.
Для предприятий, которые регулярно разрабатывают новые изделия или работают с небольшими партиями продукции, такой подход позволяет сделать процесс освоения новых деталей более быстрым и гибким.
Преимущества 3D-печати моделей для ЛВМ
Использование аддитивных технологий меняет подход к подготовке производства и позволяет сократить путь от цифровой разработки до получения первой металлической детали.
· Сокращение сроков запуска новых изделий
При традиционном производстве изготовление пресс-формы может занимать значительное время. При необходимости корректировки конструкции этот этап приходится повторять.
3D-печать удаляемых моделей позволяет быстрее переходить от обновленной цифровой модели к физическому образцу.
· Снижение затрат при опытном и мелкосерийном производстве
Изготовление модельной оснастки оправдано при больших объемах выпуска. Для единичных деталей и небольших партий ее стоимость может существенно влиять на себестоимость изделия.
Применение аддитивного производства позволяет сократить затраты на подготовительный этап и сделать производство сложных деталей более эффективным.
· Возможность быстрого изменения конструкции
В процессе разработки новых изделий конструкция может изменяться по результатам испытаний или требований заказчика.
При цифровом производстве достаточно внести изменения в CAD-модель и повторно изготовить модель с использованием 3D-печати.
Это позволяет быстрее адаптировать изделие без повторной разработки сложной оснастки.
Отличие аддитивных технологий для ЛВМ и ХТС
При внедрении цифровых решений в литейное производство важно учитывать, что разные технологии 3D-печати применяются для решения различных производственных задач.
В технологии литья по выплавляемым моделям (ЛВМ) аддитивное производство используется для изготовления удаляемых моделей будущих деталей. Такая модель становится основой для формирования керамической оболочки, после удаления которой создается форма для заливки металла.
Производственная цепочка выглядит следующим образом:
3D-модель детали → печать модели из ПММА → создание керамической оболочки → удаление модели → заливка металла → готовая отливка

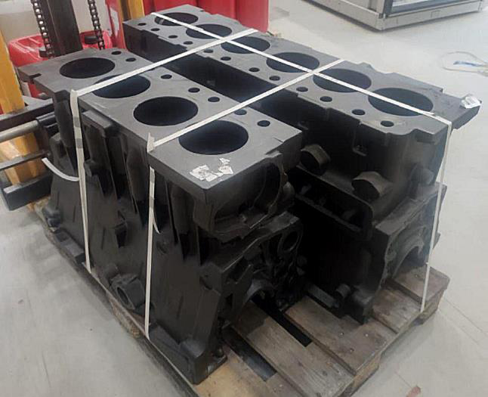

В технологии литья в песчаные формы с использованием ХТС 3D-печать решает другую задачу — позволяет создавать песчаные формы и стержни непосредственно по цифровой модели.
Таким образом:
- ЛВМ использует аддитивные технологии для изготовления удаляемых моделей;
- ХТС использует 3D-печать для производства песчаной литейной оснастки.
Оба направления относятся к цифровизации литейного производства, но применяются на разных этапах технологического процесса.
Применение ЛВМ в промышленности
Литье по выплавляемым моделям востребовано в тех областях, где требуется высокая точность изготовления и возможность производства деталей сложной конфигурации.
Технология применяется при работе с различными металлическими сплавами и позволяет получать изделия с характеристиками, необходимыми для эксплуатации в ответственных узлах оборудования.
· Авиационная промышленность
Авиационная отрасль является одним из основных направлений применения ЛВМ.
Метод используется для изготовления компонентов авиационных двигателей, элементов газотурбинных установок и других деталей, работающих при высоких температурах и значительных нагрузках.
Для таких изделий важны:
- точное соответствие проектной геометрии;
- минимальный вес конструкции;
- надежность при эксплуатации;
- стабильность характеристик материала.
Использование аддитивных технологий дополнительно ускоряет разработку новых компонентов, позволяя быстрее получать опытные образцы и проверять конструктивные решения.
· Машиностроение
В машиностроении ЛВМ применяется при производстве сложных металлических компонентов оборудования, механизмов и специальных узлов.
Технология особенно эффективна для деталей, которые имеют сложную форму и требуют высокого качества поверхности.
Применение 3D-печати удаляемых моделей позволяет предприятиям быстрее осваивать новые изделия и сокращать сроки перехода от разработки конструкции к выпуску первой продукции.
· Энергетическое оборудование
В энергетическом машиностроении технология используется для изготовления компонентов турбин, насосного оборудования и других элементов, работающих в условиях повышенных нагрузок.
Высокая точность ЛВМ позволяет получать детали с необходимыми эксплуатационными характеристиками и уменьшать объем последующей обработки.
· Специальные производства
Литье по выплавляемым моделям применяется при изготовлении деталей для отраслей, где важны надежность, точность и возможность работы с различными металлическими сплавами.
При разработке новых изделий аддитивные технологии позволяют сократить сроки подготовки производства и быстрее получать опытные образцы для испытаний.
Роль AVP ZIAS в развитии цифрового литейного производства
Развитие аддитивных технологий является одним из важных направлений совершенствования современной литейной отрасли.
Компания AVP ZIAS разрабатывает и производит промышленное оборудование для аддитивного производства, которое помогает предприятиям сокращать сроки подготовки изделий, повышать гибкость производства и эффективнее работать со сложными конструкциями.
В рамках цифровизации литейных процессов аддитивные технологии позволяют решить одну из основных задач современного производства — сократить путь от конструкторской разработки до получения готовой детали.
Для технологии ЛВМ ключевым направлением является изготовление удаляемых моделей из полимерных материалов, включая ПММА. Такой подход позволяет:
- быстрее запускать производство новых изделий;
- сокращать сроки изготовления опытных образцов;
- снижать зависимость от традиционной модельной оснастки;
- оперативно вносить изменения в конструкцию.
Отдельным направлением цифрового литейного производства является 3D-печать песчаных форм и стержней для технологии ХТС. Эти решения применяются для других производственных задач и дополняют возможности современных литейных предприятий.
Перспективы развития ЛВМ и аддитивного производства
Современное литейное производство движется в сторону цифровизации процессов проектирования и подготовки выпуска новых изделий.
Интеграция CAD-систем, программного проектирования и промышленной 3D-печати позволяет предприятиям быстрее адаптироваться к изменениям конструкции, сокращать сроки разработки и эффективнее работать с опытными и мелкосерийными изделиями.
Основные направления развития технологии связаны с:
- совершенствованием материалов для удаляемых моделей;
- повышением точности аддитивного производства;
- развитием промышленного оборудования;
- сокращением сроков освоения новых деталей;
- расширением применения цифровых производственных процессов.
Для предприятий, работающих в авиации, машиностроении, энергетике и других ответственных отраслях, такие решения становятся важным инструментом повышения конкурентоспособности.
Литье по выплавляемым моделям остается одной из наиболее точных технологий получения металлических отливок сложной формы.
Основное ограничение классического подхода связано с длительной подготовкой модельной оснастки, особенно при производстве опытных изделий и небольших партий продукции.
Применение аддитивных технологий позволяет решить эту задачу за счет изготовления удаляемых моделей непосредственно по цифровой 3D-модели. Использование ПММА и промышленных 3D-принтеров сокращает сроки подготовки производства, повышает гибкость процесса и открывает новые возможности для разработки сложных деталей.
При этом важно разделять разные направления цифрового литейного производства: в ЛВМ 3D-печать применяется для создания удаляемых моделей, а в ХТС — для изготовления песчаных форм и стержней.
Сочетание традиционных литейных технологий и современных аддитивных решений позволяет предприятиям быстрее осваивать новые изделия, снижать затраты на подготовку производства и создавать продукцию, соответствующую требованиям современной промышленности.
